🌱 PARTE 1: Como Uma Pessoa ou Comunidade Pode Fazer Cada Solução na Prática

⚡ PARTE 2: Simulador Interativo do Circuito Arduino na Protoboard

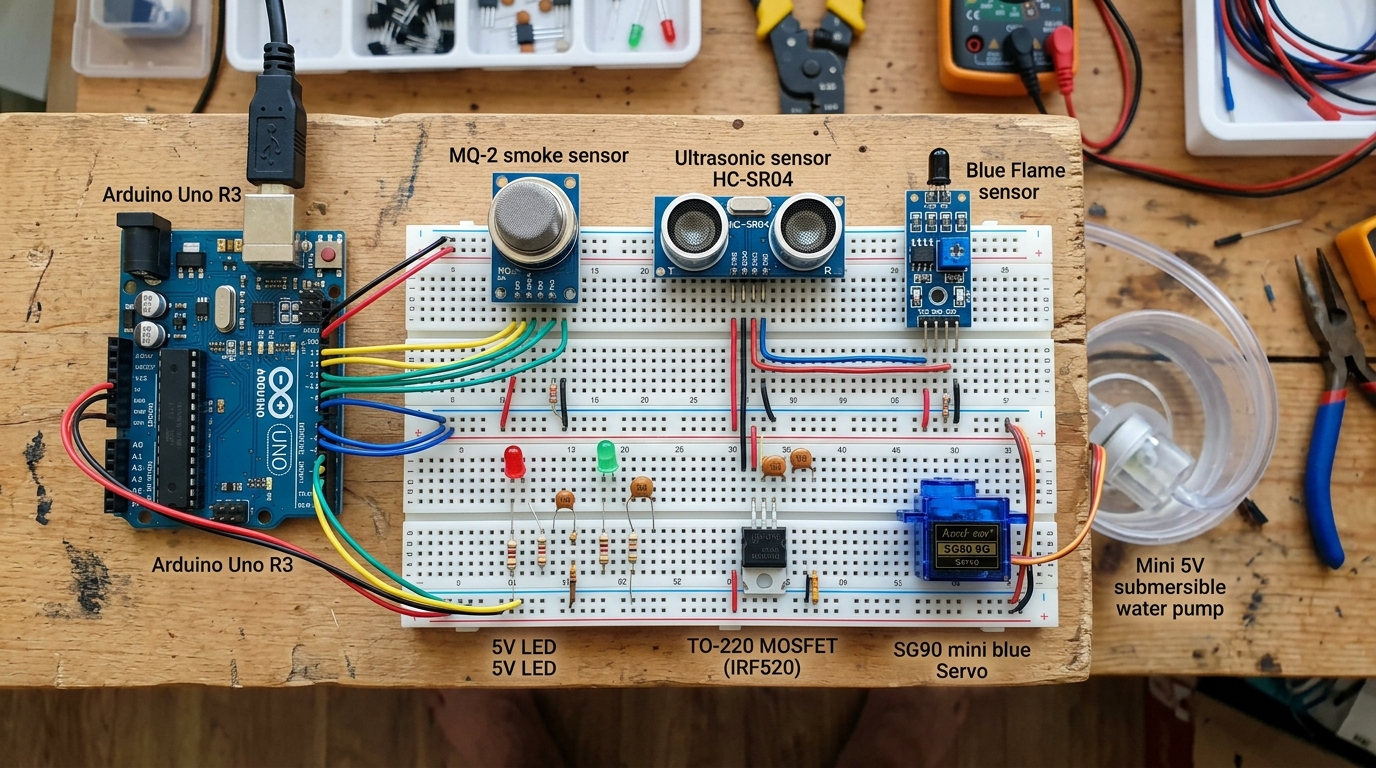

Teste em tempo real o funcionamento do microcontrolador e dos componentes conectados na protoboard antes de montar o hardware físico:

📋 PARTE 3: Lista Completa de Componentes Eletrônicos (BOM) & Pinagem Pino a Pino

Tudo o que você precisa comprar e onde cada pino deve ser inserido na protoboard:

/*
 * =====================================================================================
 * ECO-NEXUS: FIRMWARE MESTRE ARDUINO UNO
 * Suporte a: FireShield, ForestRevive, UrbanCool e RiverClean na Protoboard
 * =====================================================================================
 */

const int PIN_SENSOR_CHAMA_DIGITAL = 2; // Sensor de chama IR
const int PIN_SENSOR_GAS_MQ2       = A0;// Sensor MQ-2 analógico
const int PIN_BUZZER_ALARME        = 3; // Buzzer piezoelétrico
const int PIN_SERVO_EXTINTOR       = 4; // Gatilho do extintor

const int PIN_UMIDADE_SOLO         = A1;// Higrômetro capacitivo
const int PIN_BOMBA_IRRIGACAO      = 5; // Gate MOSFET para bomba d'água 5V

const int PIN_LDR_LUMINOSIDADE     = A2;// Divisor LDR + 10k
const int PIN_TERMOMETRO_TMP       = A3;// TMP36 analógico
const int PIN_VENTILADOR_NEBULIZADOR = 6;// Microaspersor / cooler

const int PIN_ULTRASSONICO_TRIG    = 7; // Trigger HC-SR04
const int PIN_ULTRASSONICO_ECHO    = 8; // Echo HC-SR04
const int PIN_MOTOR_ESTEIRA        = 9; // Gate MOSFET esteira de lixo

const int PIN_LED_VERDE_OK         = 10;// Status Seguro
const int PIN_LED_AMARELO_ALERTA   = 11;// Alerta Atuação
const int PIN_LED_VERMELHO_CRITICO = 12;// Risco Crítico

void setup() {
  Serial.begin(9600);
  pinMode(PIN_SENSOR_CHAMA_DIGITAL, INPUT);
  pinMode(PIN_ULTRASSONICO_ECHO, INPUT);

  pinMode(PIN_BUZZER_ALARME, OUTPUT);
  pinMode(PIN_SERVO_EXTINTOR, OUTPUT);
  pinMode(PIN_BOMBA_IRRIGACAO, OUTPUT);
  pinMode(PIN_VENTILADOR_NEBULIZADOR, OUTPUT);
  pinMode(PIN_ULTRASSONICO_TRIG, OUTPUT);
  pinMode(PIN_MOTOR_ESTEIRA, OUTPUT);

  pinMode(PIN_LED_VERDE_OK, OUTPUT);
  pinMode(PIN_LED_AMARELO_ALERTA, OUTPUT);
  pinMode(PIN_LED_VERMELHO_CRITICO, OUTPUT);

  digitalWrite(PIN_LED_VERDE_OK, HIGH);
  Serial.println(F("[ECO-NEXUS] Sistema Iniciado e Protegendo Bioma!"));
}

void loop() {
  bool critico = false;
  bool alerta = false;

  // 1. FireShield (Incêndio)
  if (digitalRead(PIN_SENSOR_CHAMA_DIGITAL) == LOW || analogRead(PIN_SENSOR_GAS_MQ2) > 380) {
    critico = true;
    tone(PIN_BUZZER_ALARME, 2200);
    digitalWrite(PIN_SERVO_EXTINTOR, HIGH);
    Serial.println(F("[FIRESHIELD] FOGO/FUMACA DETECTADO! Extintor ativado!"));
  } else {
    noTone(PIN_BUZZER_ALARME);
    digitalWrite(PIN_SERVO_EXTINTOR, LOW);
  }

  // 2. ForestRevive (Solo e Irrigação)
  int solo = map(analogRead(PIN_UMIDADE_SOLO), 1023, 250, 0, 100);
  if (solo < 30) {
    alerta = true;
    digitalWrite(PIN_BOMBA_IRRIGACAO, HIGH);
    Serial.println(F("[FORESTREVIVE] Solo seco. Bomba ligada!"));
  } else {
    digitalWrite(PIN_BOMBA_IRRIGACAO, LOW);
  }

  // 3. UrbanCool (Onda de Calor)
  float tempC = (analogRead(PIN_TERMOMETRO_TMP) * (5.0 / 1023.0) - 0.5) * 100.0;
  if (tempC >= 34.0) {
    alerta = true;
    digitalWrite(PIN_VENTILADOR_NEBULIZADOR, HIGH);
    Serial.println(F("[URBANCOOL] Calor excessivo. Nebulizador ligado!"));
  } else {
    digitalWrite(PIN_VENTILADOR_NEBULIZADOR, LOW);
  }

  // 4. RiverClean (Plástico Fluvial)
  digitalWrite(PIN_ULTRASSONICO_TRIG, LOW);
  delayMicroseconds(2);
  digitalWrite(PIN_ULTRASSONICO_TRIG, HIGH);
  delayMicroseconds(10);
  digitalWrite(PIN_ULTRASSONICO_TRIG, LOW);
  long dist = pulseIn(PIN_ULTRASSONICO_ECHO, HIGH, 25000) * 0.034 / 2;
  if (dist > 0 && dist <= 12) {
    alerta = true;
    digitalWrite(PIN_MOTOR_ESTEIRA, HIGH);
    Serial.println(F("[RIVERCLEAN] Plastico retido! Esteira recolhendo!"));
  } else {
    digitalWrite(PIN_MOTOR_ESTEIRA, LOW);
  }

  // Atualiza LEDs
  digitalWrite(PIN_LED_VERDE_OK, (!critico && !alerta) ? HIGH : LOW);
  digitalWrite(PIN_LED_AMARELO_ALERTA, alerta ? HIGH : LOW);
  digitalWrite(PIN_LED_VERMELHO_CRITICO, critico ? HIGH : LOW);

  delay(200);
}
